產品說明

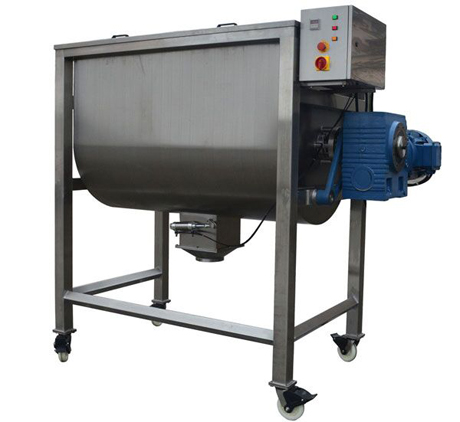

臥式螺帶混合機由U形容器、螺帶攪拌葉片和傳動部件組成；螺帶狀葉片一般做成雙層或三層，外層螺旋將物料從兩側向中央?yún)R集，內層螺旋將物料從中央向兩側輸送，形成對流混合。螺帶混合機對于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合有良好的效果，筒蓋可做成全開式門，以便于對設備進行清洗更換產品。
產品特點：
·驅動優勢
標準產品采用皮帶輪帶動擺線減速機驅動，相對于齒輪減速機的大扭矩，皮帶傳動的彈性連接有在超載時保護傳動部件的優勢。
·靈活拆裝
螺帶主軸在筒體內與驅動軸法蘭連接，在需要維修或更換攪拌軸類型時可以快速拆卸。 靈活的拆裝設計使U形筒體與兩端板完全焊接，避免筒體大法蘭連接產生的積料縫隙，減少殘留。
·斷開式螺帶
斷開式螺帶相對于連續式螺帶，對物料產生的剪切運動更大，并可使物料在流動中形成更多的渦流，加快了混合速度，提高混合均勻度。
·出料形式
出料形式一般為氣動(手動)翻板閥，圓弧閥門緊密嵌入筒內，與筒內壁齊平，無物料堆積和混合死角現象，可靠的邊條式密封，保證在頻繁的開關中無泄漏現象。
·冷卻加熱
可在混合機筒體外增加夾套，通過向夾套內注入冷熱介質來實現對物料的冷卻或加熱；冷卻一般泵入工業用水，加熱可通入蒸汽或電加熱導熱油。
·主軸密封
混合超細粉料時，主軸密封形式可增加氣密設置，有效隔阻筒內外氣粉流通。
應用范圍：
制藥、食品、化工、農藥、塑料、顏料、化妝品、涂料其他�；旌暇�、粉體配比在1:10000時其偏差是萬分之三，裝載系數在0.6—0.7
技術參數：
型號/項目 |
全容積（m3） |
裝載系數 |
電機功（Kw） |
外型尺寸 大直徑×高 |
設備重量 |
XHL-0.1 |
0.1 |
0.6-0.7 |
3 |
1100×750×1300 |
210 |
XHL-0.2 |
0.2 |
0.6-0.7 |
4 |
1370×834×1647 |
250 |
XHL-0.3 |
0.3 |
0.6-0.7 |
5.5 |
1550×970×1655 |
350 |
XHL-0.5 |
0.5 |
0.6-0.7 |
7.5 |
1773×1100×1855 |
500 |
XHL-1 |
1 |
0.6-0.7 |
11 |
2394×1320×2187 |
700 |
XHL-1.5 |
1.5 |
0.6-0.7 |
15 |
2715×1397×2313 |
1000 |
XHL-2 |
2 |
0.6-0.7 |
22 |
3080×1625×2453 |
1300 |
|
